Trong các phương pháp xử lý khí thải công nghiệp hiện nay, tháp hấp thụ (hay còn gọi là Scrubber/Tháp rửa khí) đóng vai trò xương sống trong việc kiểm soát các khí thải vô cơ, hơi axit và bụi theo quy chuẩn QCVN 19:2024/BTNMT. Tuy nhiên, hiệu quả thực tế của tháp phụ thuộc hoàn toàn vào việc tính toán các thông số thủy động lực học ngay từ khâu thiết kế ban đầu.
Tại Huỳnh Văn Solution, chúng tôi cung cấp giải pháp Hệ thống xử lý khí thải trọn gói, được thiết kế dựa trên các công thức tính toán chuyển khối chính xác, đảm bảo loại bỏ trên 95% các khí độc hại như SO2, HCl, HF, NH3 mà vẫn tối ưu chi phí hóa chất vận hành.
▶▶▶ Xem thêm: Cấu tạo chi tiết và ứng dụng của tháp hấp thụ xử lý khí thải

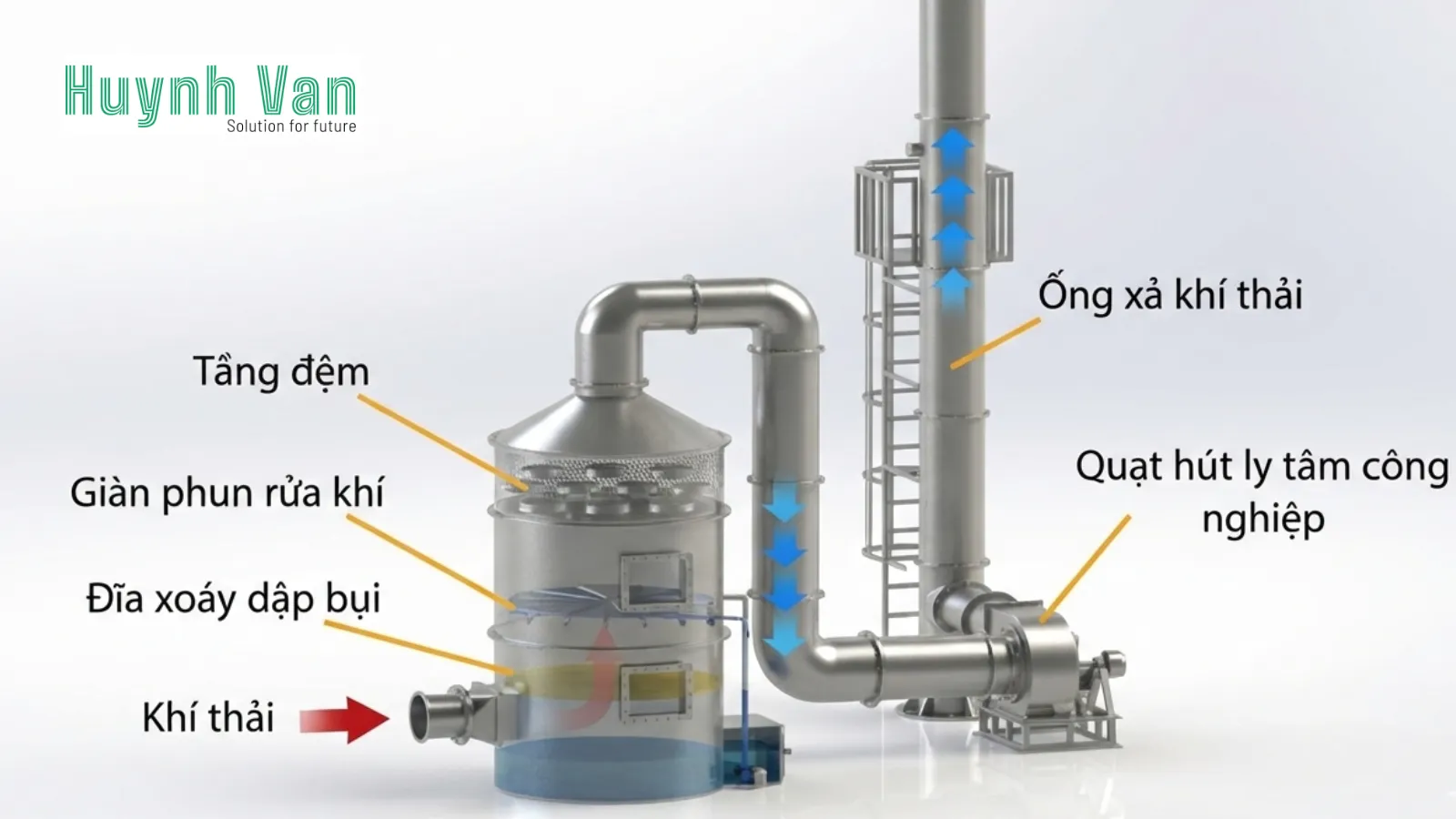

1. Nguyên lý hoạt động: Chuyển khối và Phản ứng hóa học
Khác với phương pháp hấp phụ (dùng than hoạt tính để giữ chất ô nhiễm trên bề mặt rắn), xử lý khí thải bằng tháp hấp thụ dựa trên quá trình tương tác giữa pha khí và pha lỏng. Quá trình này diễn ra theo hai cơ chế song song:
- Hấp thụ vật lý: Chất ô nhiễm trong khí thải hòa tan vào trong dung dịch lỏng do sự chênh lệch nồng độ tại bề mặt tiếp xúc (Ví dụ: Dùng nước rửa bụi hoặc hòa tan khí HCl).
- Hấp thụ hóa học: Xảy ra phản ứng hóa học giữa chất ô nhiễm và thành phần trong dung dịch hấp thụ để biến chất độc thành muối vô hại. Đây là cơ chế chính để xử lý các khí axit mạnh.
Ví dụ các phản ứng phổ biến trong tháp hấp thụ:
- Xử lý SO2 bằng Xút (NaOH):
SO2 + 2NaOH → Na2SO3 + H2O - Xử lý Axit Clohydric (HCl):
HCl + NaOH → NaCl + H2O - Xử lý Amoniac (NH3) bằng Axit:
2NH3 + H2SO4 → (NH4)2SO4
2. Hướng dẫn tính toán các thông số kỹ thuật cốt lõi
Một tháp hấp thụ đạt chuẩn không phải cứ làm to là tốt. Tại Huỳnh Văn Solution, kỹ sư của chúng tôi tính toán dựa trên các bước sau để tránh hiện tượng “sặc” (ngập lụt tháp) hoặc khí bị cuốn dung dịch ra ngoài.
▶▶▶ Xem thêm: Danh mục các thiết bị xử lý khí thải công nghiệp hiện đại
Bước 1: Xác định vận tốc khí trong tháp (v)
Vận tốc dòng khí quyết định đường kính tháp. Nếu vận tốc quá lớn sẽ gây cuốn dung dịch lên ống khói (flooding). Nếu quá nhỏ, tháp sẽ cồng kềnh, tốn kém vật liệu.
- Vận tốc chuẩn cho tháp đệm: 0.6 – 1.2 m/s (thường chọn an toàn ở mức 0.8 – 1.0 m/s).
- Vận tốc chuẩn cho tháp rỗng (phun): 1.5 – 2.5 m/s.
Bước 2: Tính toán đường kính tháp (D)
Từ lưu lượng khí thải đầu vào (Q) và vận tốc khí đã chọn (v), ta tính được diện tích mặt cắt ngang (S) và đường kính tháp.
- Công thức diện tích:
S (m2) = Q (m3/s) / v (m/s) - Công thức đường kính:
D (m) = Căn bậc hai của (4 * S / 3.14)
Bước 3: Tính toán chiều cao lớp vật liệu đệm (H)
Lớp đệm (Packing media) là nơi diễn ra quá trình tiếp xúc pha. Chiều cao lớp đệm quyết định hiệu suất xử lý.
- Chiều cao 1 đơn vị chuyển khối (HTU): Phụ thuộc vào loại đệm (Vòng Pall, Raschig, Saddle) và kích thước đệm.
- Số đơn vị chuyển khối (NTU): Phụ thuộc vào nồng độ chất ô nhiễm đầu vào và nồng độ mong muốn đầu ra.
- Kinh nghiệm thực tế: Với các tháp xử lý khí xi mạ hoặc lò hơi, chiều cao lớp đệm thường từ 1.5m – 3.0m (có thể chia làm 2 tầng đệm).
Bước 4: Tính lượng dung dịch tuần hoàn (L/G)
Tỷ lệ Lỏng/Khí (L/G) để xác định công suất bơm. Cần đảm bảo lượng nước đủ để làm ướt hoàn toàn bề mặt lớp đệm.
▶▶▶ Xem thêm: Tổng hợp các sơ đồ công nghệ xử lý khí thải phổ biến
3. Bảng so sánh và lựa chọn vật liệu đệm
Hiệu quả của tháp hấp thụ phụ thuộc 40% vào việc chọn đúng loại đệm khí. Dưới đây là bảng so sánh kỹ thuật:
| Loại đệm (Packing) | Diện tích bề mặt (m2/m3) | Độ rỗng (%) | Ưu điểm kỹ thuật |
|---|---|---|---|
| Vòng Raschig | 190 – 220 | 70 – 75% | Giá rẻ, chịu lực tốt, nhưng trở lực khí cao. |
| Vòng Pall Ring | 100 – 300 | 90 – 96% | Độ rỗng lớn, giảm sụt áp, hiệu suất truyền khối cao hơn Raschig 50%. |
| Cầu đa diện (Tri-pack) | 85 – 120 | 95 – 98% | Chống tắc nghẽn tốt, thích hợp cho khí thải có lẫn bụi. |
4. Khi nào Tháp hấp thụ KHÔNG HIỆU QUẢ? (Giải pháp thay thế)
Mặc dù tháp hấp thụ (Scrubber) rất hiệu quả với khí vô cơ (tan trong nước), nhưng nó gần như vô tác dụng với các hợp chất hữu cơ bay hơi (VOCs) không tan trong nước như dung môi sơn, Toluen, Xylen.
Đối với các nguồn thải chứa VOCs nồng độ cao, Huỳnh Văn Solution đề xuất các giải pháp nâng cao:
- Với nồng độ thấp: Sử dụng tháp hấp phụ Than hoạt tính.

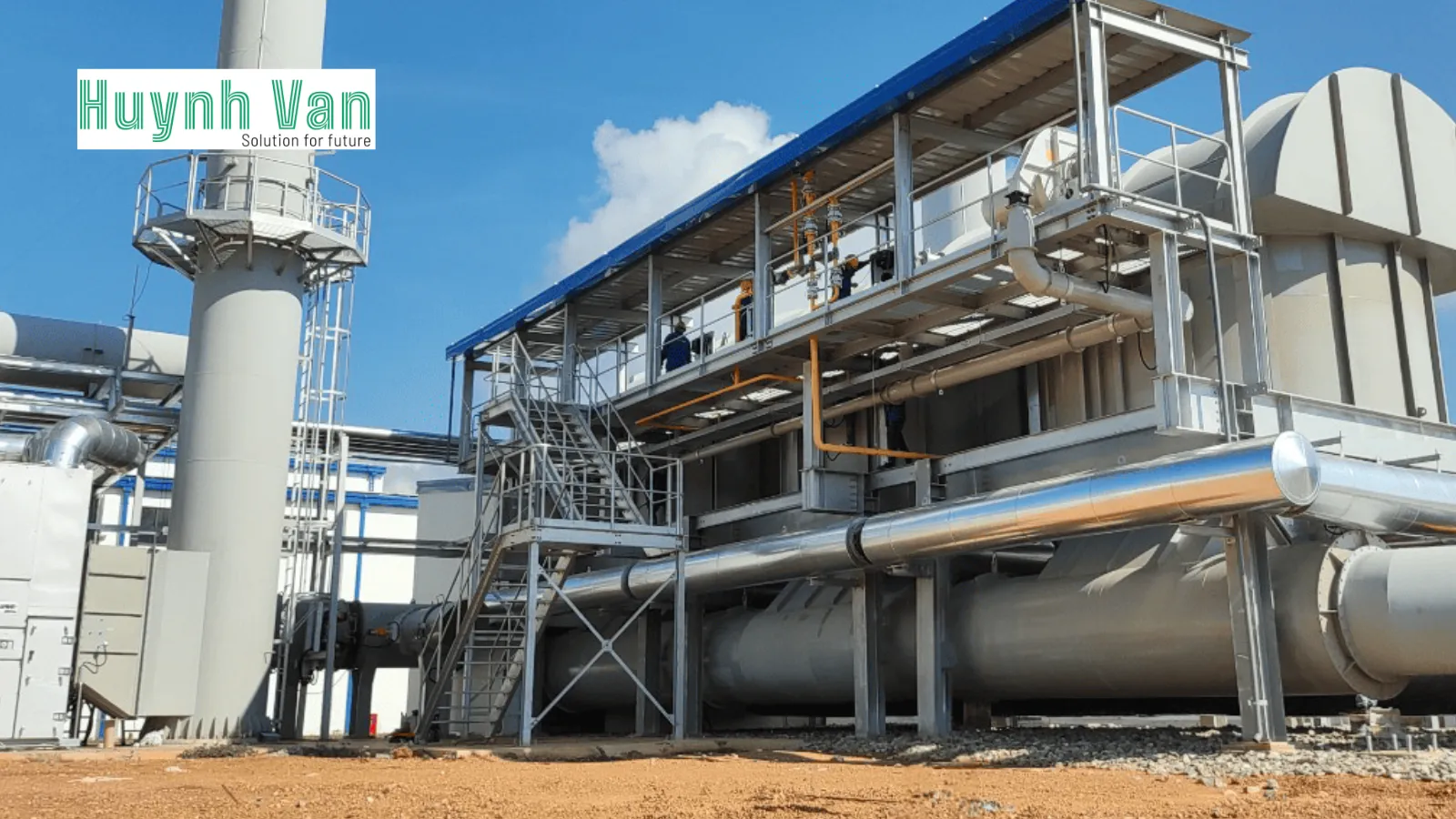

- Với nồng độ cao và liên tục: Sử dụng công nghệ RTO (Oxy hóa nhiệt tái sinh). Đây là phương pháp đốt cháy VOCs ở nhiệt độ cao để xử lý triệt để khí độc và thu hồi nhiệt lượng.
- Với lưu lượng lớn, nồng độ thấp: Kết hợp Zeolite Rotor để cô đặc dòng khí trước khi đưa vào RTO, giúp tiết kiệm nhiên liệu vận hành tối đa.
5. Quy trình thiết kế và thi công tại Huỳnh Văn Solution
- Khảo sát & Đo đạc: Xác định lưu lượng, nhiệt độ và thành phần khí thải (Axit hay VOCs).
- Tính toán thiết kế: Áp dụng các công thức tính đường kính, chiều cao đệm và chọn bơm phù hợp.
- Gia công tháp: Sử dụng vật liệu nhựa PP/PVC hoặc Composite (FRP) để kháng ăn mòn hóa học.
- Lắp đặt & Vận hành: Tích hợp hệ thống châm hóa chất và đo pH tự động để ổn định hiệu suất.
Để đảm bảo hệ thống xử lý khí thải hoạt động bền bỉ và đạt chuẩn xả thải, việc tính toán kỹ thuật chính xác là yếu tố tiên quyết. Hãy liên hệ với Huỳnh Văn Solution để được tư vấn giải pháp tối ưu nhất cho nhà máy của bạn.
Câu hỏi thường gặp (FAQ)
Hiện tượng ngập lụt (flooding) xảy ra khi vận tốc khí quá lớn ngăn cản dòng lỏng chảy xuống. Dấu hiệu nhận biết là độ sụt áp (chênh áp) qua tháp tăng đột ngột, nước bị cuốn ra đường ống thoát khí và hiệu suất xử lý giảm mạnh. Cần kiểm tra lại thiết kế đường kính tháp hoặc giảm lưu lượng khí nạp vào.
Có, tháp hấp thụ (đặc biệt là dạng tháp phun hoặc Venturi) có thể xử lý bụi ướt khá hiệu quả. Tuy nhiên, nếu nồng độ bụi quá cao sẽ gây tắc nghẽn lớp đệm. Trong trường hợp đó, nên lắp đặt Cyclone hoặc túi vải trước tháp hấp thụ để lọc bụi thô.
Tùy thuộc vào loại khí cần xử lý. Nếu là khí axit (SO2, HCl, HF) thì dùng dung dịch kiềm (NaOH, Ca(OH)2). Nếu là khí bazơ (NH3) thì dùng dung dịch axit (H2SO4). Nếu là dung môi hữu cơ tan trong nước (như Aceton, Methanol) thì có thể dùng nước lạnh.
