Quạt hút công nghiệp gián tiếp là thiết bị thông gió có động cơ nằm tách rời hoàn toàn với cánh quạt. Lực truyền động từ mô tơ đi qua hệ thống dây curoa và gối đỡ bi để làm quay cánh. Cấu tạo đặc biệt này giúp bảo vệ động cơ an toàn tuyệt đối trước nhiệt độ cao hoặc bụi sơn và hóa chất. Kỹ sư vận hành có thể điều chỉnh lưu lượng gió dễ dàng bằng cách thay đổi kích thước puly mà không cần biến tần. Đây là giải pháp bắt buộc cho các lò sấy nông sản hoặc dây chuyền tẩy rửa hóa chất. Bài viết này sẽ phân tích sâu về cấu tạo kỹ thuật và báo giá chi tiết dòng quạt này.
Mời bạn tham khảo ngay bảng thông số và giá bán mới nhất tại đây Bảng giá quạt hút công nghiệp 2026.
Phân tích Cấu tạo và Nguyên lý vận hành Quạt hút công nghiệp gián tiếp
Trong kỹ thuật thông gió nhà xưởng thì việc lựa chọn phương thức truyền động quyết định một nửa tuổi thọ của thiết bị. Rất nhiều chủ doanh nghiệp đã phải trả giá đắt khi dùng quạt trực tiếp cho môi trường khí nóng. Động cơ bị nung nóng và cháy chỉ sau vài tháng sử dụng. Giải pháp kỹ thuật đúng đắn nhất chính là sử dụng quạt hút công nghiệp gián tiếp (Belt Drive Fan). Chúng tôi sẽ mổ xẻ chi tiết từng bộ phận bên trong để bạn hiểu tại sao nó lại bền bỉ đến vậy.
Quạt hút công nghiệp gián tiếp là gì dưới góc độ Vật lý
Chúng ta có thể hiểu đơn giản về dòng quạt này. Đây là loại quạt mà lực mô men xoắn từ trục động cơ được truyền tới trục cánh quạt thông qua hệ thống dây đai (V-belt) và puly. Điểm khác biệt cốt lõi nằm ở sự tách biệt không gian. Động cơ không nằm đồng trục với cánh quạt. Nó được đặt hoàn toàn bên ngoài luồng khí.
Thiết kế này tạo ra một lớp bảo vệ kép cho trái tim của quạt là động cơ điện. Nhiệt độ hay bụi bẩn từ luồng khí thải không thể tiếp cận và phá hủy cuộn dây đồng bên trong motor.
Giải phẫu cấu tạo chi tiết theo chuẩn Kỹ thuật

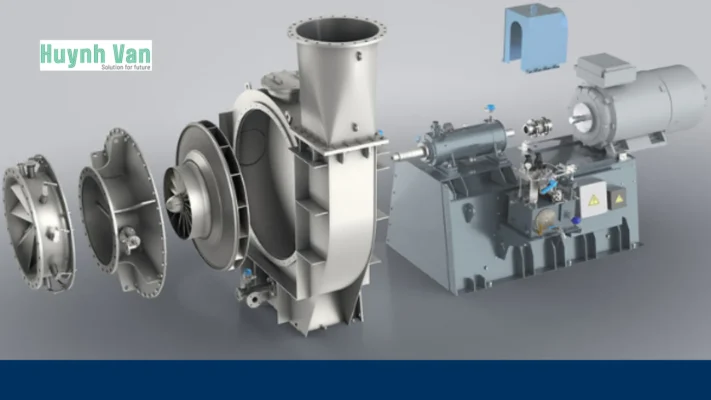

Một chiếc quạt gián tiếp chất lượng cao không chỉ là sắt thép hàn lại với nhau. Nó là sự phối hợp nhịp nhàng của các chi tiết cơ khí chính xác. Dựa trên bản vẽ kỹ thuật từ các hãng lớn như Vimax hay System Fan thì cấu tạo chuẩn bao gồm các phần sau.
1. Cụm truyền động (Transmission Assembly)
Đây là bộ phận quan trọng nhất giúp quạt vận hành êm ái. Nó bao gồm ba thành phần nhỏ.
- Gối đỡ và Vòng bi (Bearing Housing) Bộ phận này có nhiệm vụ đỡ trục cánh quạt. Gối đỡ thường được ngâm dầu hoặc bôi mỡ chịu nhiệt. Nó chịu toàn bộ tải trọng động khi cánh quạt quay ở tốc độ cao. Các loại gối đỡ cao cấp thường có mắt thăm dầu để kỹ thuật viên kiểm tra mức dầu làm mát dễ dàng.

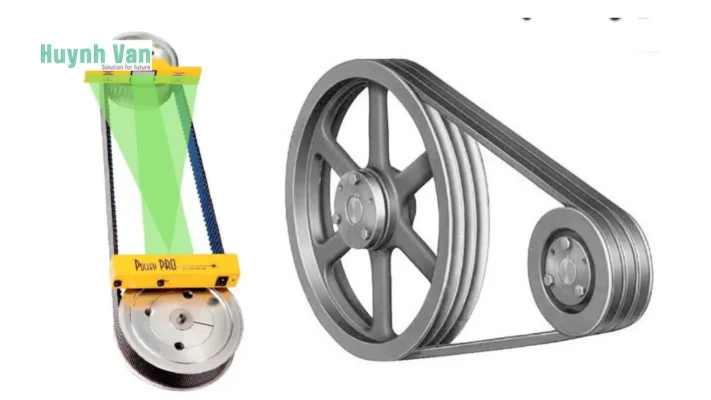

- Puly (Pulley) Hệ thống gồm Puly dẫn gắn ở đầu motor và Puly bị dẫn gắn ở đầu trục quạt. Puly bắt buộc phải được cân bằng động và chế tạo từ gang hoặc thép để đảm bảo độ đồng tâm tuyệt đối.
- Dây đai (V-belt) Đây là cầu nối truyền lực. Các loại dây phổ biến là bản A hoặc B hoặc C tùy theo công suất máy. Yêu cầu tiên quyết là dây phải có độ căng tiêu chuẩn để tránh hiện tượng trượt đai gây mất hiệu suất.
2. Động cơ điện và Cơ chế bảo vệ
Động cơ được đặt trên một bệ đỡ riêng biệt (Motor base). Bệ này thường có các thanh trượt giúp kỹ thuật viên tăng đưa dây curoa dễ dàng. Vị trí nằm ngoài luồng khí giúp tuổi thọ motor cao gấp 3 lần so với quạt trực tiếp trong cùng điều kiện khắc nghiệt.
3. Guồng cánh và Thân vỏ
Cánh quạt (Impeller) được cân bằng động hai mặt. Việc này giúp giảm rung lắc tối đa khi quay ở tốc độ gián tiếp. Vỏ quạt thường làm bằng thép sơn tĩnh điện. Tuy nhiên nếu môi trường của bạn có hóa chất thì Huỳnh Văn khuyên bạn nên nâng cấp lên vật liệu Composite.
Bạn có thể tìm hiểu thêm về sự khác biệt vật liệu tại bài viết Cấu tạo quạt hút công nghiệp chống ăn mòn.
Nguyên lý vận hành và Công thức tỷ số truyền
Đây là phần kiến thức chuyên sâu mà các đơn vị thương mại ít chia sẻ với bạn. Nguyên lý vận hành dựa trên lực ma sát giữa dây đai và rãnh puly để kéo trục cánh quạt quay. Điều tuyệt vời nhất của truyền động gián tiếp là khả năng điều chỉnh tốc độ.
Công thức tính toán tốc độ gió như sau
N2 = N1 x (D1 / D2)
- N1 Tốc độ quay của motor.
- N2 Tốc độ quay mong muốn của quạt.
- D1 Đường kính Puly motor.
- D2 Đường kính Puly quạt.
Kỹ sư có thể thay đổi lưu lượng và áp suất quạt linh hoạt chỉ bằng cách thay đổi đường kính Puly mà không cần thay motor mới. Điều này giúp hệ thống thích nghi tốt khi nhu cầu sản xuất thay đổi.
Khi nào BẮT BUỘC phải dùng Quạt gián tiếp
Chúng tôi đã gặp nhiều trường hợp khách hàng mua nhầm quạt trực tiếp và hỏng ngay sau một tuần. Bạn buộc phải dùng quạt hút công nghiệp gián tiếp trong các trường hợp sau đây.
Môi trường nhiệt độ cao trên 100 độ C
Các lò sấy nông sản hay lò hơi hoặc hệ thống hút khói sự cố PCCC luôn có nhiệt độ rất cao. Nếu dùng quạt trực tiếp thì nhiệt lượng sẽ truyền theo trục làm chảy mỡ vòng bi motor. Quạt gián tiếp ngắt cầu nhiệt này nên motor luôn mát mẻ.
Môi trường bụi bẩn và bụi sơn
Trong các phòng phun sơn thì bụi sơn rất dính. Nếu dùng quạt trực tiếp thì bụi sơn sẽ bám kín khe tản nhiệt của motor. Điều này làm motor không thoát nhiệt được và dẫn đến cháy cuộn dây. Quạt gián tiếp đặt motor ra xa nên tránh được rủi ro này triệt để.
Bảng so sánh kỹ thuật Trực tiếp và Gián tiếp
Để bạn dễ dàng hình dung thì chúng tôi lập bảng so sánh dựa trên các tiêu chí vận hành thực tế.
| Tiêu chí | Quạt Gián Tiếp (Belt Drive) | Quạt Trực Tiếp (Direct Drive) |
| Vị trí động cơ | Tách rời khỏi luồng khí | Nằm trong hoặc gắn liền trục cánh |
| Khả năng chịu nhiệt | Rất tốt (Lên đến 300 độ C) | Kém (Dưới 80 độ C) |
| Bảo trì | Cần tăng dây curoa định kỳ | Ít bảo trì hơn |
| Điều chỉnh tốc độ | Linh hoạt qua Puly | Cần dùng Biến tần |
Các lỗi thường gặp và Quy trình bảo trì chuẩn
Dù bền bỉ nhưng quạt gián tiếp vẫn cần được chăm sóc đúng cách. Dưới đây là kinh nghiệm thực chiến từ đội ngũ kỹ thuật của chúng tôi.
Hiện tượng trượt dây đai (Belt Slippage)
Sau khoảng 3 đến 6 tháng vận hành thì dây curoa sẽ bị giãn tự nhiên. Bạn sẽ nghe thấy tiếng rít chói tai và lưu lượng gió giảm đi. Cách khắc phục là dùng ốc tăng đưa trên bệ motor để căng lại dây.
Rung lắc dữ dội bất thường
Nguyên nhân chủ yếu do hai puly không thẳng hàng. Nếu puly motor và puly quạt bị lệch thì dây curoa sẽ bị mòn vẹt một bên rất nhanh. Bạn cần dùng thước laser hoặc dây rọi để căn chỉnh lại độ đồng tâm.
Giải pháp nâng cấp Quạt Gián tiếp Composite Winfan

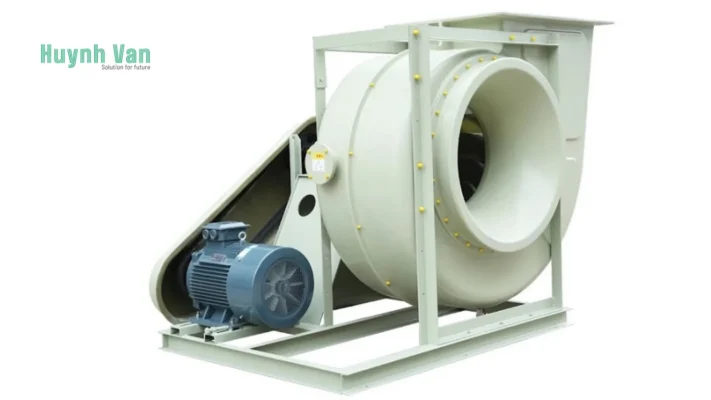

Quạt gián tiếp thông thường làm bằng thép vẫn có một điểm yếu. Đó là phần vỏ và cánh vẫn bị ăn mòn khi hút hơi axit đậm đặc. Huỳnh Văn Solution mang đến giải pháp tối thượng là dòng Quạt Composite.
Chúng tôi kết hợp cơ chế truyền động gián tiếp để bảo vệ motor và vật liệu nhựa FRP để bảo vệ vỏ cánh. Đây là một thiết bị bền bỉ toàn diện trong môi trường vừa nóng vừa có tính ăn mòn cao như dây chuyền xi mạ.
Báo giá tham khảo Quạt hút công nghiệp gián tiếp 2026
Giá thành của quạt gián tiếp thường cao hơn quạt trực tiếp do cấu tạo phức tạp hơn. Dưới đây là mức giá tham khảo từ thị trường để bạn lập dự toán.
- Quạt ly tâm gián tiếp 5HP đến 7.5HP Giá khoảng 12 triệu đến 16 triệu đồng.
- Quạt ly tâm gián tiếp 15HP đến 20HP Giá khoảng 24 triệu đến 40 triệu đồng.
- Quạt Inox hoặc Composite Giá thường cao hơn dòng thép từ 30 đến 50 phần trăm tùy theo yêu cầu vật liệu.
Để chọn đúng công suất và không gây lãng phí điện năng mời bạn xem thêm Cách tính công suất quạt hút công nghiệp chính xác.
Câu hỏi thường gặp
Theo khuyến cáo kỹ thuật chuẩn thì bạn nên kiểm tra độ căng dây đai mỗi tháng một lần. Thời gian thay thế trung bình là từ 3 đến 6 tháng tùy vào cường độ hoạt động. Nếu thấy dây có dấu hiệu nứt hoặc mòn vẹt thì cần thay ngay lập tức.
Có nhưng con số này không đáng kể (khoảng 5 đến 10 phần trăm). Sự hao hụt này đến từ ma sát trượt của dây đai. Tuy nhiên đổi lại bạn có được độ bền động cơ cao hơn nhiều trong môi trường khắc nghiệt. Đây là sự đánh đổi xứng đáng.
Bạn hoàn toàn có thể thay đổi đường kính của Puly dẫn ở đầu motor hoặc Puly bị dẫn ở đầu quạt. Tăng đường kính Puly motor sẽ làm tăng tốc độ quạt và ngược lại. Điều này giúp bạn tiết kiệm chi phí mua tủ điện biến tần.
Kết luận
Qua bài phân tích trên chúng tôi hy vọng bạn đã hiểu rõ vai trò không thể thay thế của quạt hút công nghiệp gián tiếp. Nó là lá chắn bảo vệ an toàn cho dây chuyền sản xuất của bạn trước nhiệt độ và bụi bẩn. Nếu bạn đang cần một giải pháp bền bỉ triệt để cho môi trường hóa chất thì sự kết hợp giữa truyền động gián tiếp và vật liệu FRP của Winfan là lựa chọn số một.
Hãy liên hệ ngay với Huỳnh Văn Solution để đội ngũ kỹ sư của chúng tôi tính toán và chọn giúp bạn dòng quạt phù hợp nhất.
