Việc thiết kế Quạt hút công nghiệp cho nhà xưởng dệt may không thể áp dụng theo một khuôn mẫu chung mà cần bám sát đặc thù từng dây chuyền từng công đoạn. Bởi hoạt động sản xuất của ngành dệt may luôn gắn liền với cường độ làm việc cao không gian rộng và mật độ máy móc lớn. Trong suốt quá trình kéo sợi dệt nhuộm và hoàn tất sản phẩm lượng bụi sợi nhiệt và hơi ẩm phát sinh liên tục gây ảnh hưởng trực tiếp đến môi trường làm việc cũng như hiệu suất sản xuất. Huỳnh Văn Solution nhận được những yêu cầu đó nên đã đưa ra giải pháp phù hợp.

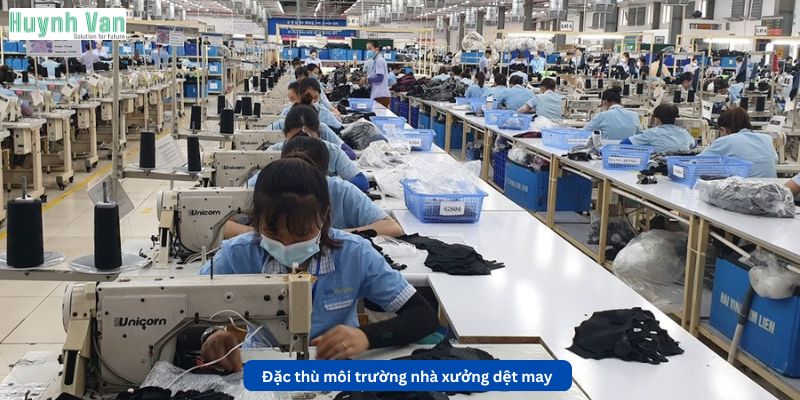

Đặc thù môi trường nhà xưởng dệt may ảnh hưởng đến thiết kế quạt hút
Nhà xưởng dệt may thường có diện tích lớn và chiều cao mái cao nhưng mật độ máy móc lại bố trí dày đặc theo từng dây chuyền sản xuất. Không khí nóng và bụi sợi vì vậy không phân bố đồng đều mà tích tụ cục bộ tại các khu vực máy hoạt động liên tục. Điều này đòi hỏi việc bố trí điểm hút và lựa chọn Quạt composite phải dựa trên đặc thù từng khu vực thay vì chỉ tính toán theo thể tích tổng thể của nhà xưởng.
Bụi sợi vải có khối lượng nhẹ, dễ bay lơ lửng và bám dính vào bề mặt thiết bị trong quá trình vận hành. Nếu quạt hút không được thiết kế phù hợp, bụi sợi sẽ nhanh chóng tích tụ trong cánh quạt và đường ống, làm suy giảm lưu lượng và hiệu suất hút. Do đó, quạt hút sử dụng trong nhà xưởng dệt may cần chú trọng đến cấu tạo cánh, vật liệu chế tạo và khả năng vận hành ổn định trong môi trường nhiều bụi.
Bên cạnh bụi sợi, các công đoạn dệt, nhuộm và sấy vải còn phát sinh lượng nhiệt và độ ẩm lớn. Khi nhiệt độ và độ ẩm không được giải phóng kịp thời, không gian nhà xưởng sẽ trở nên ngột ngạt, ảnh hưởng đến điều kiện làm việc và hiệu suất sản xuất. Hệ thống quạt hút vì vậy cần đảm bảo khả năng trao đổi không khí liên tục để duy trì môi trường làm việc ổn định.
Việc không kiểm soát tốt bụi sợi và nhiệt không chỉ ảnh hưởng đến sức khỏe người lao động mà còn tác động trực tiếp đến chất lượng sợi và vải. Thiết kế hệ thống hút phù hợp giúp hạn chế phát tán bụi, ổn định nhiệt độ và độ ẩm, từ đó giảm tỉ lệ lỗi sản phẩm và nâng cao năng suất sản xuất trong nhà xưởng dệt may.

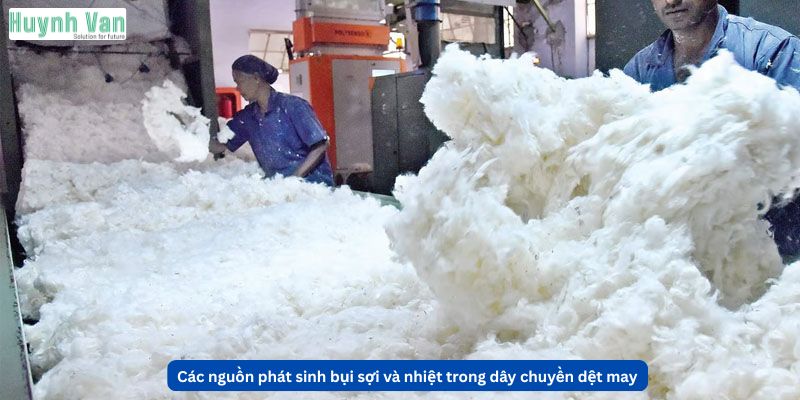

Các nguồn phát sinh bụi sợi và nhiệt trong dây chuyền dệt may
Bụi sợi và nhiệt trong nhà xưởng dệt may không phát sinh tập trung tại một điểm mà xuất hiện xuyên suốt toàn bộ dây chuyền sản xuất.
Nguồn phát sinh bụi sợi chính trong dây chuyền
Bụi sợi phát sinh nhiều nhất tại các công đoạn kéo sợi, chải bông và dệt vải. Trong quá trình xử lý nguyên liệu, các sợi nhỏ và hạt bụi nhẹ dễ tách ra và bay lơ lửng trong không khí. Khi các khu vực này vận hành liên tục, bụi sợi nhanh chóng tích tụ trong không gian nhà xưởng nếu không có hệ thống hút cục bộ phù hợp. Đây là nguồn ô nhiễm cần được ưu tiên xử lý đầu tiên trong thiết kế hệ thống hút.
Nguồn phát sinh nhiệt và hơi ẩm trong quá trình sản xuất
Nhiệt và hơi ẩm chủ yếu phát sinh từ các công đoạn nhuộm, hoàn tất và sấy vải. Các thiết bị gia nhiệt và buồng sấy hoạt động liên tục tạo ra lượng nhiệt dư lớn, làm tăng nhiệt độ và độ ẩm trong nhà xưởng. Nếu không được giải nhiệt kịp thời, môi trường làm việc sẽ nhanh chóng xuống cấp, ảnh hưởng đến con người và thiết bị.
Đặc điểm phân bố nguồn phát sinh theo từng khu vực
Các nguồn phát sinh bụi sợi và nhiệt không phân bố đồng đều mà tập trung theo từng khu vực dây chuyền. Khu vực dệt tập trung nhiều bụi sợi trong khi khu vực nhuộm và sấy tập trung nhiệt và độ ẩm. Việc nhận diện đúng vị trí phát sinh giúp hệ thống hút được bố trí chính xác, xử lý hiệu quả ngay tại nguồn thay vì chỉ thông gió chung cho toàn xưởng.
Khi bụi sợi và nhiệt không được thu gom kịp thời, các yếu tố này sẽ lan rộng ra toàn bộ nhà xưởng, làm giảm chất lượng không khí và tăng chi phí vận hành cho hệ thống thông gió. Việc kiểm soát không hiệu quả ngay từ nguồn phát sinh cũng khiến các giải pháp xử lý phía sau khó đạt hiệu suất như mong muốn.

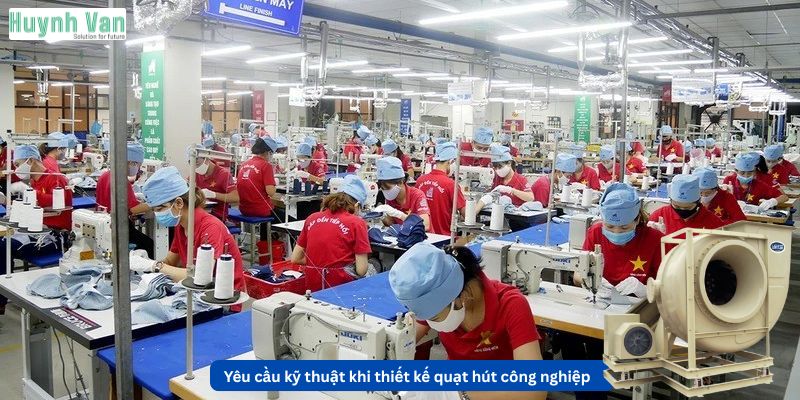

Yêu cầu kỹ thuật khi thiết kế quạt hút công nghiệp cho nhà xưởng dệt may
Thiết kế quạt hút cho nhà xưởng dệt may cần bám sát điều kiện vận hành thực tế và đặc thù phát sinh bụi sợi nhiệt ẩm trong dây chuyền sản xuất. Hệ thống chỉ đạt hiệu quả khi các yêu cầu kỹ thuật được tính toán rõ ràng ngay từ đầu.
Quạt hút phải đáp ứng lưu lượng lớn và khả năng vận hành liên tục. Không gian xưởng rộng, máy móc hoạt động nhiều ca khiến lượng không khí cần trao đổi luôn ở mức cao. Quạt cần đủ công suất để duy trì dòng hút ổn định, tránh tình trạng thiếu gió hoặc quá tải trong thời gian dài.
Khả năng làm việc trong môi trường nhiều bụi sợi là yêu cầu bắt buộc. Bụi sợi nhẹ, dễ bám nên quạt cần có cấu tạo cánh phù hợp, hạn chế tích tụ bụi trong quá trình vận hành. Vật liệu chế tạo phải bền, chịu được nhiệt độ và độ ẩm đặc trưng của xưởng dệt may, đồng thời thuận tiện cho việc vệ sinh và bảo trì.
Quạt hút cần đảm bảo độ ổn định cao và tiếng ồn thấp. Thiết bị hoạt động gần khu vực sản xuất nên rung động và tiếng ồn phải được kiểm soát để không ảnh hưởng đến người lao động. Cân bằng động tốt và kết cấu chắc chắn là yếu tố quan trọng giúp quạt vận hành êm và bền.
Hệ thống quạt nên có khả năng điều chỉnh lưu lượng linh hoạt. Tải bụi và nhiệt trong xưởng có thể thay đổi theo từng công đoạn hoặc thời điểm sản xuất. Việc sử dụng biến tần cho phép điều chỉnh tốc độ quạt phù hợp, tối ưu hiệu quả hút và giảm tiêu thụ điện năng.
Quạt hút cần được thiết kế đồng bộ với hệ thống ống dẫn. Vị trí lắp đặt, hướng hút và kích thước đường ống phải được tính toán hợp lý để giảm tổn thất áp suất, hạn chế tắc nghẽn do bụi sợi và đảm bảo hệ thống vận hành ổn định lâu dài.
>>> Đọc thêm: Quạt hút khí hơi dầu: cấu tạo & cách hoạt động

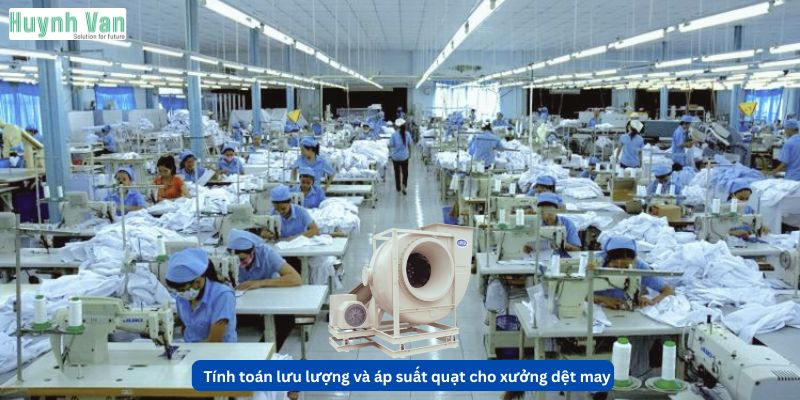

Nguyên tắc tính toán lưu lượng và áp suất quạt cho xưởng dệt may
Tính đúng lưu lượng và áp suất là bước quyết định để Quạt hút công nghiệp cho nhà xưởng dệt may hoạt động hiệu quả, hút đúng điểm phát sinh và không bị hụt gió khi vận hành thực tế.
Tính lưu lượng theo mục tiêu thu gom bụi và giải nhiệt
Lưu lượng không nên chỉ lấy theo thể tích toàn xưởng, vì bụi sợi và nhiệt thường tập trung theo khu vực. Nguyên tắc là chia theo từng vùng phát sinh chính như kéo sợi, chải bông, dệt, hoàn tất, sấy. Mỗi vùng sẽ có nhu cầu hút khác nhau, từ hút cục bộ tại máy đến hút thông gió tổng cho khu vực nóng ẩm.
Với các điểm hút cục bộ, lưu lượng cần đủ để kéo được bụi sợi vào chụp hút thay vì để bụi bay lơ lửng. Với thông gió giải nhiệt, lưu lượng phải đảm bảo thay đổi không khí liên tục để giảm nhiệt và độ ẩm tích tụ trong xưởng.
Xác định áp suất theo tổng trở lực hệ thống
Áp suất quạt được tính theo tổng tổn thất trên toàn tuyến, gồm đường ống, co cút, chụp hút, van gió, thiết bị lọc hoặc cyclone nếu có. Xưởng dệt may thường dùng tuyến ống dài và nhiều nhánh, nên nếu chỉ chọn quạt theo lưu lượng mà bỏ qua trở lực thì rất dễ hụt hút, đặc biệt ở các nhánh xa.
Nguyên tắc là tính áp cho nhánh bất lợi nhất, sau đó cân bằng lưu lượng các nhánh bằng damper hoặc thiết kế đường kính ống phù hợp để tránh nơi hút mạnh, nơi hút yếu.
Chừa biên độ dự phòng để tránh hụt gió sau thời gian vận hành
Bụi sợi bám dần trong ống và thiết bị lọc làm tăng trở lực theo thời gian, kéo theo lưu lượng thực giảm. Vì vậy khi chọn quạt cần có biên độ dự phòng nhất định về áp suất và lưu lượng để hệ thống vẫn giữ được hiệu quả sau một thời gian chạy liên tục.
Ngoài ra, nếu nhà máy có kế hoạch tăng công suất hoặc bổ sung máy móc, việc dự phòng ngay từ đầu sẽ giúp hệ thống không phải thay quạt sớm, tiết kiệm chi phí cải tạo về sau.
Nếu bạn muốn, bạn gửi nhanh cho tôi 3 thông tin: diện tích xưởng, chiều cao và các khu vực chính trong dây chuyền, tôi có thể gợi ý cách chia zone và nguyên tắc chọn quạt cho từng zone theo đúng logic thiết kế của Công ty Huỳnh Văn Solution.

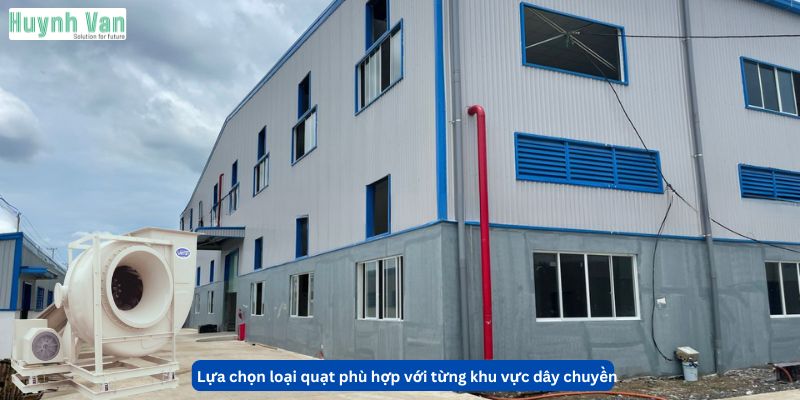

Lựa chọn loại quạt phù hợp với từng khu vực dây chuyền
Chọn đúng loại quạt theo từng khu vực giúp hệ thống hút gió làm việc đúng mục tiêu, hút được bụi sợi tại nguồn và giải nhiệt tốt ở vùng nóng ẩm, tránh tình trạng lắp một loại quạt cho toàn xưởng rồi chỗ thừa gió chỗ lại thiếu gió.
Khu vực kéo sợi, chải bông
Đây là nơi phát sinh bụi sợi mịn nhiều và liên tục, cần ưu tiên hút cục bộ ngay tại máy. Quạt phù hợp thường là quạt ly tâm áp suất trung bình đến cao để thắng được trở lực đường ống và hút ổn định qua chụp hút. Khi hệ có đường ống dài, nhiều nhánh, quạt ly tâm sẽ kiểm soát lưu lượng tốt hơn so với quạt hướng trục.
Với khu vực bụi nhiều, lựa chọn cấu tạo cánh và vật liệu phải tính đến khả năng bám dính bụi sợi. Nếu không, bụi bám vào cánh làm mất cân bằng, rung và giảm lưu lượng nhanh.
Khu vực máy dệt
Máy dệt phát sinh bụi sợi mức trung bình nhưng kéo dài theo ca sản xuất, thường cần kết hợp hút cục bộ và thông gió tổng. Tùy bố trí mặt bằng, có thể dùng quạt ly tâm cho các điểm hút gần máy, còn thông gió tổng trong khu vực có thể dùng quạt hướng trục lưu lượng lớn để tạo trao đổi không khí nhanh, giảm nóng và đẩy bụi ra vùng thu gom.
Nếu xưởng có trần cao, quạt hướng trục treo tường hoặc gắn mái có lợi thế vì tạo dòng lưu thông lớn, nhưng vẫn cần bố trí điểm hút đúng hướng để tránh thổi bụi bay ngược lại khu vực làm việc.
Khu vực nhuộm, hoàn tất và sấy vải
Khu vực này ưu tiên xử lý nhiệt và hơi ẩm, tải bụi thấp hơn nhưng môi trường dễ ngột ngạt. Quạt phù hợp thường là quạt hướng trục hoặc quạt mái lưu lượng lớn để tăng trao đổi không khí, kéo hơi nóng và hơi ẩm ra ngoài nhanh. Khi có tuyến ống dẫn khí nóng hoặc cần hút tập trung tại cửa xả, quạt ly tâm vẫn là lựa chọn an toàn vì đảm bảo áp suất ổn định và dễ kết nối hệ thống ống.
Với môi trường ẩm, nên ưu tiên cấu hình vận hành bền và dễ bảo trì, tránh chọn quạt chỉ mạnh lúc đầu nhưng nhanh xuống hiệu suất do gỉ sét hoặc bám bẩn.
Khu vực kho vải, khu đóng gói
Khu này thường không cần áp suất cao, mục tiêu là thông gió làm mát và giảm bụi lơ lửng. Quạt hướng trục lưu lượng lớn, bố trí theo nguyên tắc cấp và thoát gió rõ ràng, sẽ kinh tế hơn và dễ vận hành. Nếu có mùi keo, dung môi từ đóng gói hoặc xử lý bề mặt, khi đó cần xem lại phương án hút tập trung và kết hợp xử lý phù hợp.
Thiết kế hệ thống thông gió cho ngành dệt may là bài toán tổng hợp đòi hỏi sự hiểu biết sâu về dây chuyền sản xuất và đặc thù môi trường làm việc. Việc đầu tư đúng giải pháp Quạt hút công nghiệp cho nhà xưởng dệt may giúp doanh nghiệp kiểm soát bụi sợi nhiệt và độ ẩm hiệu quả đồng thời nâng cao năng suất và chất lượng sản phẩm.
