Trong toàn bộ quy trình xử lý nước sạch, bản vẽ sơ đồ công nghệ xử lý nước cấp đóng vai trò cốt lõi, là nền tảng giúp kỹ sư và nhà thầu hình dung rõ cấu trúc, nguyên lý và luồng vận hành của hệ thống. Từ bản vẽ thiết kế ban đầu đến khi hoàn thiện và vận hành thực tế, mỗi chi tiết đều ảnh hưởng trực tiếp đến chất lượng nước đầu ra. Với kinh nghiệm nhiều năm trong lĩnh vực xử lý nước, Huỳnh Văn Solution đã khẳng định năng lực trong việc tư vấn, thiết kế và triển khai các bản vẽ sơ đồ công nghệ đạt chuẩn, mang lại hiệu quả bền vững cho các công trình tại Việt Nam.

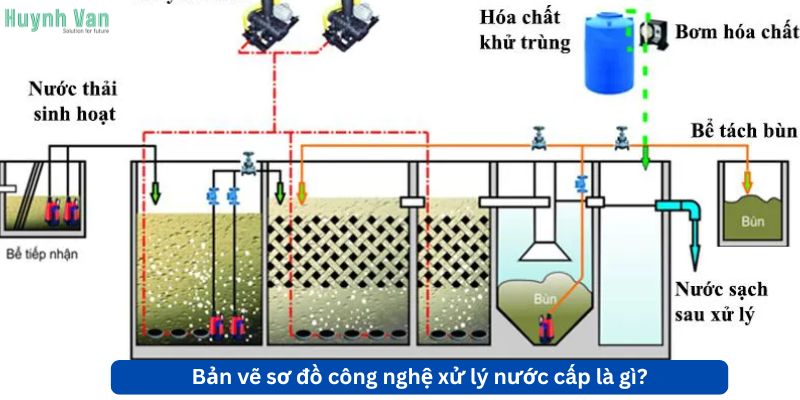

Bản vẽ sơ đồ công nghệ xử lý nước cấp là gì?
Để xây dựng một hệ thống xử lý nước đạt chuẩn, bản vẽ sơ đồ công nghệ là bước đầu tiên và quan trọng nhất trong toàn bộ quy trình thiết kế.
Bản vẽ sơ đồ công nghệ xử lý nước cấp là tài liệu kỹ thuật mô tả chi tiết các công đoạn, thiết bị, đường ống và hướng dòng chảy trong hệ thống xử lý nước. Đây là bản đồ tổng thể giúp kỹ sư, nhà thầu và chủ đầu tư nắm rõ cách thức vận hành, nguyên lý xử lý, vị trí lắp đặt và sự liên kết giữa các hạng mục.
Một bản vẽ hoàn chỉnh thường thể hiện rõ các giai đoạn như thu nước, xử lý cơ học, keo tụ, lọc, khử trùng và cấp nước ra, đồng thời chỉ định thông số vận hành của từng thiết bị. Việc xây dựng bản vẽ giúp dự đoán được khả năng hoạt động của hệ thống, từ đó điều chỉnh công nghệ phù hợp với chất lượng nguồn nước thực tế.
Bản vẽ không chỉ có ý nghĩa kỹ thuật mà còn là cơ sở để thẩm định, nghiệm thu và kiểm soát chi phí đầu tư, đảm bảo hệ thống sau khi thi công đúng thiết kế và đáp ứng tiêu chuẩn quốc gia.

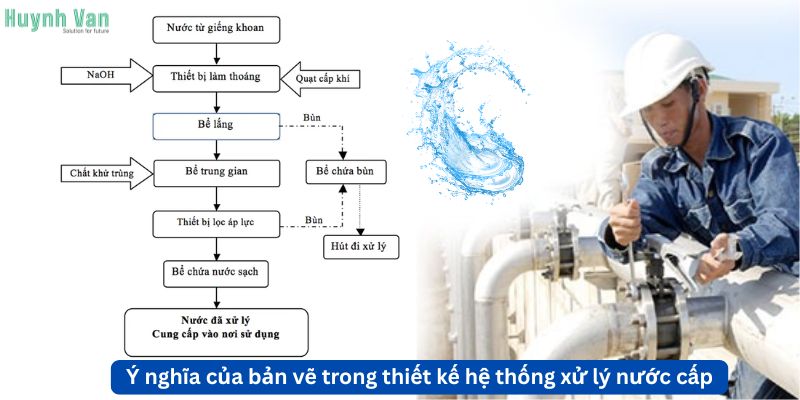

Ý nghĩa của bản vẽ sơ đồ công nghệ trong thiết kế hệ thống xử lý nước cấp
Một bản vẽ chi tiết và chính xác là chìa khóa để đảm bảo toàn bộ quá trình xử lý nước diễn ra hiệu quả, tiết kiệm và an toàn. Bản vẽ không chỉ thể hiện cấu trúc kỹ thuật mà còn đóng vai trò định hướng vận hành, tối ưu chi phí và kiểm soát chất lượng nước đầu ra.
Định hướng toàn bộ quy trình xử lý nước
Bản vẽ giúp xác định luồng nước di chuyển qua từng công đoạn, từ thu nước, tiền xử lý đến khử trùng, đồng thời chỉ rõ công suất thiết kế, vị trí thiết bị và cấu trúc đường ống. Khi bản vẽ sơ đồ công nghệ xử lý nước cấp được lập một cách khoa học, hệ thống vận hành trơn tru, giảm thiểu rủi ro tắc nghẽn và sai sót trong thi công. Ngoài ra, bản vẽ còn hỗ trợ kỹ sư dự đoán được các điểm cần giám sát, giúp việc kiểm soát lưu lượng và áp lực nước trở nên dễ dàng hơn.
Cơ sở cho việc lựa chọn công nghệ và thiết bị phù hợp
Dựa trên bản vẽ, kỹ sư có thể tính toán lưu lượng, đặc tính nguồn nước và từ đó lựa chọn bể lắng, cụm lọc, vật liệu lọc hay công nghệ khử trùng thích hợp. Ví dụ, khi nguồn nước chứa hàm lượng vi sinh cao, bản vẽ cần thể hiện rõ giai đoạn khử khuẩn bằng tia UV-C, trong đó đèn UV là lựa chọn hiệu quả, giúp diệt khuẩn đến 99.99% mà không tạo ra sản phẩm phụ hóa học. Nhờ việc thể hiện chi tiết này trên bản vẽ, toàn bộ hệ thống được đồng bộ hóa, giúp quá trình thi công diễn ra nhanh và chuẩn xác hơn.
Tối ưu chi phí và diện tích lắp đặt
Một bản vẽ hoàn chỉnh cho phép sắp xếp thiết bị hợp lý, giảm chiều dài đường ống, hạn chế giao cắt và tiết kiệm không gian. Điều này không chỉ giúp tối ưu diện tích lắp đặt mà còn giảm tổn thất áp lực và điện năng trong vận hành. Việc tính toán trước vị trí van, đường cấp điện và hệ thống thoát nước trong bản vẽ cũng góp phần rút ngắn thời gian thi công, giảm chi phí nhân công và đảm bảo an toàn kỹ thuật.
Đảm bảo an toàn và dễ dàng bảo trì
Bản vẽ được lập đúng kỹ thuật sẽ chỉ rõ các điểm kiểm tra, vệ sinh, thay thế linh kiện, giúp công tác bảo trì thuận tiện và an toàn hơn. Các đường ống, cụm lọc và đèn UV được bố trí sao cho dễ tiếp cận khi bảo dưỡng định kỳ, giảm thời gian dừng hệ thống. Việc thiết kế hợp lý ngay từ bản vẽ không chỉ nâng cao hiệu quả vận hành mà còn kéo dài tuổi thọ cho toàn bộ hệ thống xử lý nước.

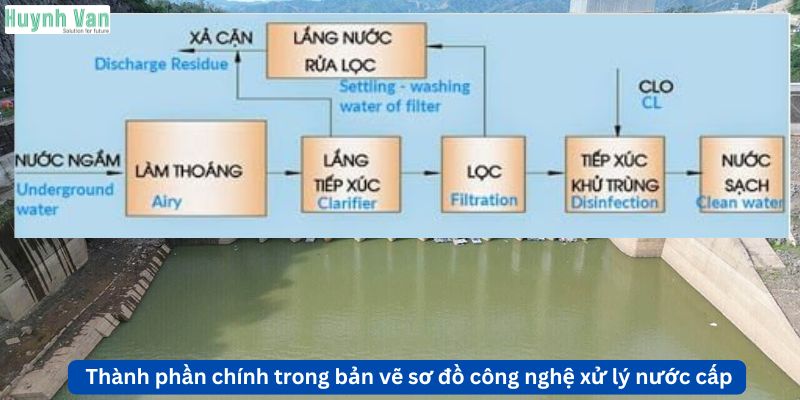

Các thành phần chính trong bản vẽ sơ đồ công nghệ xử lý nước cấp
Một bản vẽ công nghệ hoàn chỉnh không chỉ thể hiện đường ống và bể chứa mà còn bao gồm toàn bộ chi tiết kỹ thuật đảm bảo nước đạt chuẩn đầu ra.
Cụm thu nước và tiền xử lý
Đây là khu vực đầu tiên trong hệ thống, gồm song chắn rác, bể thu và bể lắng sơ bộ. Mục đích là loại bỏ cặn thô, rác lớn và bùn đất trước khi nước đi vào giai đoạn xử lý hóa lý. Việc thể hiện rõ kích thước, lưu lượng và cấu trúc trong bản vẽ sơ đồ công nghệ xử lý nước cấp giúp kiểm soát hiệu quả dòng chảy và tránh tắc nghẽn.
Khu vực gom và hút cặn
Giai đoạn này giúp gom các hạt nhỏ thành bông cặn lớn hơn để dễ lắng. Trong bản vẽ, kỹ sư sẽ thể hiện bể phản ứng, bể lắng và hệ thống châm hóa chất như PAC hoặc polymer an toàn. Thiết kế đúng lưu lượng và thời gian lưu nước đảm bảo hiệu quả xử lý cao, giảm tải cho các bước lọc tiếp theo.
Hệ thống lọc cơ học và lọc tinh
Các cụm lọc đa tầng thường được mô tả với lớp vật liệu gồm cát thạch anh, sỏi, mangan và than hoạt tính. Mỗi lớp đảm nhiệm việc loại bỏ tạp chất khác nhau. Với nước cần độ tinh khiết cao, bản vẽ sẽ thể hiện thêm màng UF hoặc RO để loại bỏ vi sinh vật và kim loại nặng, đảm bảo nước đầu ra đạt chuẩn QCVN 01-1:2018/BYT.
Giai đoạn khử trùng và hoàn thiện nước sạch
Ở giai đoạn cuối, bản vẽ sẽ thể hiện đèn UV Welgo dùng công nghệ UV-C do Huỳnh Văn Solution cung cấp. Tia UV-C phá hủy cấu trúc ADN của vi khuẩn, virus, nấm mốc và đảm bảo nước sạch không chứa hóa chất dư thừa. Đây là công nghệ tiên tiến giúp diệt khuẩn lên đến 99.99% mà vẫn giữ nguyên mùi vị tự nhiên của nước.
>> Đọc thêm: Yếu tố quyết định hiệu quả xử lý nước mặt
Quy trình triển khai từ bản vẽ thiết kế đến hệ thống thực tế
Từ bản thiết kế ban đầu đến khi hệ thống vận hành ổn định là chuỗi công việc liên hoàn, đòi hỏi tính chính xác cao và sự phối hợp chặt chẽ giữa thiết kế, thi công, giám sát và vận hành. Mỗi bước đều ảnh hưởng trực tiếp đến chất lượng nước đầu ra và tuổi thọ thiết bị, vì vậy quy trình cần được chuẩn hóa, ghi chép và kiểm tra bằng số liệu.
Phân tích và phê duyệt bản vẽ kỹ thuật
Sau khi hoàn thiện bản vẽ sơ đồ công nghệ xử lý nước cấp, nhóm kỹ sư rà soát đồng bộ các thông số như lưu lượng thiết kế, thời gian lưu bể, tổn thất áp, kích cỡ ống và lựa chọn vật liệu. Tất cả được đối chiếu với tiêu chuẩn xây dựng và quy chuẩn môi trường hiện hành, đồng thời mô phỏng thủy lực đường ống để dự báo điểm nghẽn và tối ưu tuyến ống trước khi thi công.
Thi công và lắp đặt thiết bị
Căn cứ vào bản vẽ đã phê duyệt, đơn vị thi công triển khai nền móng, lắp đặt bể, đường ống, van, cụm lọc và thiết bị khử trùng theo đúng trình tự công nghệ. Công tác kiểm soát chất lượng tập trung vào hàn nối, chống rò rỉ, giá đỡ ống, căn chỉnh đồng trục thiết bị và vệ sinh hệ thống trước khi nạp nước, nhằm bảo đảm độ bền cơ học và an toàn khi vận hành về sau.
Chạy thử, hiệu chỉnh và kiểm định
Hệ thống được chạy thử không tải và có tải để đo kiểm áp lực, lưu lượng, độ đục, pH, kim loại hòa tan và chỉ tiêu vi sinh ở từng công đoạn. Kết quả được dùng để hiệu chỉnh liều keo tụ, chu kỳ rửa lọc, tốc độ bơm, thời gian lưu bể và cường độ tia UV, sao cho nước đầu ra đạt ngưỡng mục tiêu ổn định trước khi lấy mẫu kiểm định độc lập.
Nghiệm thu và bàn giao hệ thống
Sau khi các chỉ tiêu đạt yêu cầu, chủ đầu tư và nhà thầu tiến hành nghiệm thu trên cơ sở kết quả xét nghiệm mẫu nước đầu ra, danh mục thiết bị, bản vẽ hoàn công và sổ tay vận hành. Hồ sơ bàn giao kèm kế hoạch bảo trì định kỳ, lịch thay vật tư tiêu hao và quy trình xử lý sự cố, giúp đội ngũ vận hành tiếp nhận hệ thống một cách chuẩn hóa và duy trì hiệu quả dài hạn.
Huỳnh Văn Solution cung cấp bản vẽ và thi công hệ thống nước cấp
Với kinh nghiệm chuyên sâu và đội ngũ kỹ sư lành nghề, Huỳnh Văn Solution mang đến giải pháp toàn diện từ thiết kế bản vẽ đến thi công, lắp đặt và vận hành hệ thống xử lý nước đạt chuẩn.
Huỳnh Văn Solution là đơn vị uy tín trong lĩnh vực thiết kế bản vẽ sơ đồ công nghệ xử lý nước cấp và triển khai các hệ thống nước sạch trên toàn quốc. Doanh nghiệp không chỉ tư vấn công nghệ phù hợp với từng nguồn nước mà còn cung cấp thiết bị chính hãng như đèn UV Welgo, bồn lọc inox, tủ điều khiển HMI và cảm biến thông minh.
Công ty áp dụng quy trình làm việc chuyên nghiệp, bao gồm khảo sát nguồn nước, thiết kế bản vẽ chi tiết, mô phỏng 3D và thi công theo tiêu chuẩn kỹ thuật quốc tế. Nhờ đó, các hệ thống do Huỳnh Văn Solution triển khai luôn đảm bảo chất lượng nước đầu ra ổn định, vận hành tiết kiệm và thân thiện với môi trường.
Ngoài ra, đơn vị còn hỗ trợ bảo trì, thay thế vật tư và đào tạo kỹ thuật vận hành cho đội ngũ khách hàng. Tất cả nhằm hướng tới mục tiêu lâu dài: mang lại nguồn nước sạch, an toàn và bền vững cho cộng đồng Việt Nam.
Một hệ thống xử lý nước đạt chuẩn bắt đầu từ bản thiết kế hoàn hảo. Bản vẽ sơ đồ công nghệ xử lý nước cấp không chỉ là tài liệu kỹ thuật, mà còn là bản kế hoạch toàn diện giúp đảm bảo hiệu quả, an toàn và độ bền cho cả công trình. Khi được kết hợp cùng công nghệ tiên tiến và đội ngũ thi công chuyên nghiệp, nó trở thành nền tảng của mọi dự án xử lý nước thành công.
Với phương châm “chính xác trong thiết kế, chất lượng trong thi công, bền vững trong vận hành”, Huỳnh Văn Solution luôn tiên phong mang đến những bản vẽ sơ đồ công nghệ xử lý nước cấp hiện đại, khoa học và hiệu quả cao. Đây chính là chìa khóa giúp doanh nghiệp, khu dân cư và nhà máy nước Việt Nam sở hữu nguồn nước sạch đạt chuẩn quốc gia, góp phần bảo vệ sức khỏe cộng đồng và môi trường sống.
